一、特点：
快速安全地同步拉伸螺栓好办法是采用螺栓液压拉伸器，该机能持久的拉伸均匀地施加在每个螺栓上，如果螺栓没有适当拉伸，将不能正常工作并失效。对连接组合来讲，精确的拉伸组合是一个关键。液压螺栓拉伸器在关键连接中降低了这种风险，使拉伸迅速、安全、精确。螺栓拉伸器是螺栓拆装工具，利用螺栓拉伸技术实现同步预紧、高强度螺栓的预紧及拆卸（可实现接触面同步压紧或分离）；可提供各种要求的推力及拉力；还可以多个螺栓同时紧固，大大提高装配效率。二、用途：
螺栓液压拉伸器有固定式和可变式，可用于反应器、法兰、压力容器、压缩机、透平机、管线、夹紧式连接装置、海下作业及核电应用。
本公司同样提供液压螺母及液压螺母拉伸技术，拉伸器与 2000Mpa 油泵配置。（固定式拉伸器 可变式拉伸器）
•最高工作压力： 1500bar
•结构紧凑，操作方便
•多个拉伸器可同时使用，作用于多个螺栓，提高工作效率
•精确计算的预载荷可避免螺栓在拉伸的过程中受损
•被拉伸螺栓受纯拉伸应力，不会发生扭曲现象或损坏被紧固件表面
•内置弹簧可以实现活塞的自动复位
•根据客户需求提供非标准螺栓拉伸器，应用于不同型号的螺栓
|
序号 |
产品型号 |
螺栓直径(mm） |
螺栓直径(inch) |
外径D(mm) |
高度H(mm) |
油缸面积(mm2) |
最大拉伸力(KN） |
行程(mm） |
| 1 |
BAL-20 |
M20 |
3/4 |
70 |
82 |
706 |
105.9 |
8 |
| 2 |
BAL -22 |
M22 |
7/8 |
75 |
86 |
1119 |
167.8 |
8 |
| 3 |
BAL-24 |
M24 |
1 |
78 |
100 |
1570 |
235.5 |
10 |
| 4 |
BAL -27 |
M27 |
1-1/8 |
90 |
100 |
2258 |
338.7 |
10 |
| 5 |
BAL -30 |
M30 |
1-1/5 |
100 |
100 |
3063 |
459.5 |
10 |
| 6 |
BAL -33 |
M33 |
1-1/4 |
100 |
100 |
3063 |
459.5 |
10 |
| 7 |
BAL -36 |
M36 |
1-3/8 |
110 |
115 |
3985 |
597.7 |
10 |
| 8 |
BAL -39 |
M39 |
1-1/2 |
116 |
120 |
4260 |
639 |
10 |
| 9 |
BAL -42 |
M42 |
1-5/8 |
139 |
125 |
7069 |
1060.3 |
10 |
| 10 |
BAL -45 |
M45 |
1-3/4 |
145 |
130 |
7461 |
1119.1 |
10 |
| 11 |
BAL -48 |
M48 |
1-7/8 |
152 |
140 |
7853 |
1178 |
10 |
| 12 |
BAL -52 |
M52 |
2 |
156 |
145 |
10367 |
1555 |
10 |
| 13 |
BAL -56 |
M56 |
2-1/4 |
175 |
150 |
10838 |
1625.7 |
10 |
| 14 |
BAL -60 |
M60 |
2-1/2 |
180 |
156 |
11309 |
1696.3 |
10 |
| 15 |
BAL -64 |
M64 |
|
185 |
156 |
11781 |
1767.1 |
10 |
| 16 |
BAL -68 |
M68 |
2-3/4 |
195 |
175 |
14293 |
2144 |
10 |
| 17 |
BAL -72 |
M72 |
|
205 |
195 |
16198 |
2429.8 |
10 |
| 18 |
BAL -76 |
M76 |
3 |
215 |
200 |
16787 |
2518 |
10 |
| 19 |
BAL -80 |
M80 |
3-1/4 |
226 |
225 |
17966 |
2694.9 |
10 |
| 20 |
BAL-85 |
M85 |
3-3/8 |
230 |
230 |
18555 |
2783.3 |
10 |
| 21 |
BAL-90 |
M90 |
3-1/2 |
236 |
240 |
19144 |
2871.6 |
10 |
| 22 |
BAL-95 |
M95 |
|
246 |
280 |
21362 |
3204.3 |
10 |
| 23 |
BAL-100 |
M100 |
4 |
255 |
310 |
21990 |
3398.5 |
10 |
| 24 |
BAL-105 |
M105 |
4-1/8 |
270 |
320 |
25034 |
3755 |
10 |
| 25 |
BAL-110 |
M110 |
4-3/8 |
280 |
330 |
27567 |
4135 |
10 |
| 26 |
BAL-115 |
M115 |
4-1/2 |
290 |
350 |
30218 |
4532.7 |
10 |
| 27 |
BAL-120 |
M120 |
4-3/4 |
300 |
360 |
32986 |
4948 |
10 |
| 28 |
BAL-125 |
M125 |
5 |
310 |
370 |
35874 |
5381.1 |
10 |
| 29 |
BAL-130 |
M130 |
5-1/8 |
320 |
380 |
38877 |
5831.5 |
10 |
| 30 |
BAL-140 |
M140 |
5-1/2 |
330 |
390 |
40605 |
6090.7 |
10 |
| 31 |
BAL-160 |
M160 |
6-1/3 |
360 |
400 |
42470 |
6370.5 |
10 |
另：公司提供化工 HG/21573-95、机械JB/T 6390-2007等行业标准，热切期待详情与BRILLIANT-ACTUANT公司工程师联系。

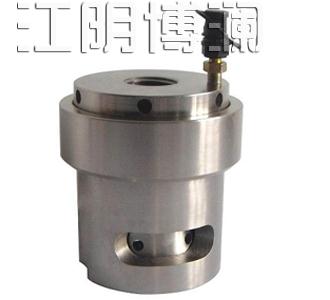

相关图片：
|
